Réparer son téléviseur : la méthode pas à pas

L’obsolescence programmée de nos appareils n’est pas une fatalité. Si votre téléviseur refuse obstinément de s’allumer et que le témoin de veille s’allume, puis s’éteint et se rallume indéfiniment, le problème vient peut-être d’un condensateur défectueux. Dans ce cas, il suffit de remplacer ce petit composant pour réparer son téléviseur. Voici la marche à suivre, pas à pas et en images.


Les symptômes du problème

Un jour, alors qu’il me prend l’envie de regarder la télé (quelle idée bien saugrenue, me direz vous), je m’empare de ma télécommande et appuie sur le bouton de mise en marche. Le témoin de veille s’allume, puis s’éteint et se rallume et ceci indéfiniment, le tout accompagné d’un léger "clic". Après avoir retiré l’alimentation secteur de la prise et l’avoir réinséré plusieurs fois, rien à faire.
Je décide donc d’aller voir sur Internet ce qu’il en est… Et quelle ne fut pas ma surprise de trouver des dizaines de personnes dans mon cas.
Dans les forums que j’ai consulté, une solution plutôt insolite revient assez souvent. Il s’agit de prendre un sèche-cheveux et de faire chauffer le dessous de la télé sous la prise de courant. J’ai donc essayé, et effectivement mon téléviseur s’est allumé. Mais cette solution ne résout absolument rien et ne fait que donner l’illusion que la télé est réparée puisqu’il faut utiliser un sèche-cheveux à chaque fois que vous voulez rallumer votre télé...

Les causes du problème

Or, le problème vient en réalité d’un composant sur la carte regroupant tous les composants servant à gérer l’électricité de la télé : un condensateur type MKP 0,68uF.
Ce condensateur défectueux supporte mal le régime impulsionnel électrique lors de l’allumage du téléviseur.
A noter : dans mon cas, c’est un condensateur MKP qui est en cause mais, dans d’autres cas aux symptômes similaires, ce sont les condensateurs chimiques qui gonflent.
Les condensateurs MKP ont une durée de vie et un coût bien moindre, à l’inverse des MKC beaucoup plus résistants, mais peut-être est-ce une volonté économique des constructeurs

La solution au problème

J’ai donc décidé de remplacer ce condensateur défectueux. Evidemment, on ne travaillera pas sous tension : veillez donc à bien débrancher l’alimentation secteur de votre téléviseur avant d’intervenir dessus.
Voici donc la procédure à suivre, en images et pas à pas :

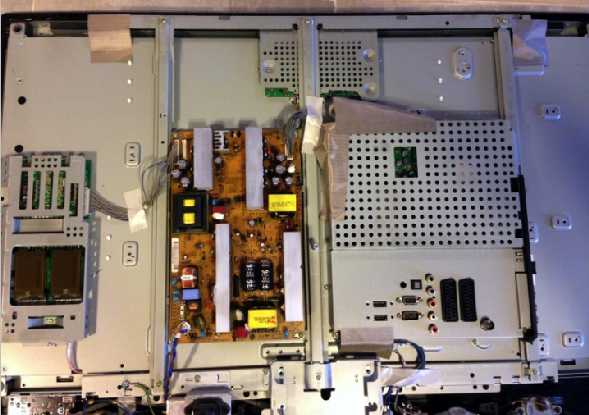

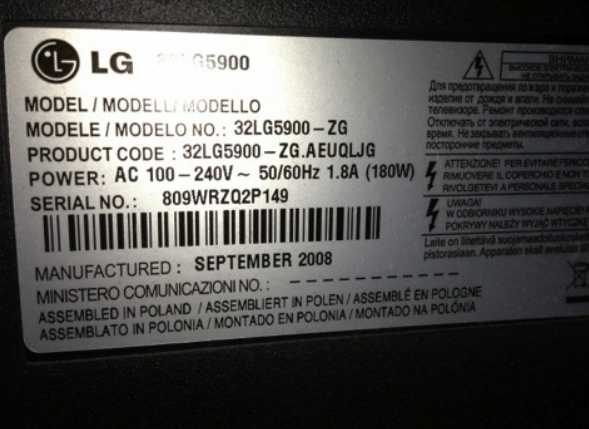

1- Ouverture du capot arrière (ici une TV LG model : 32LG5900) :

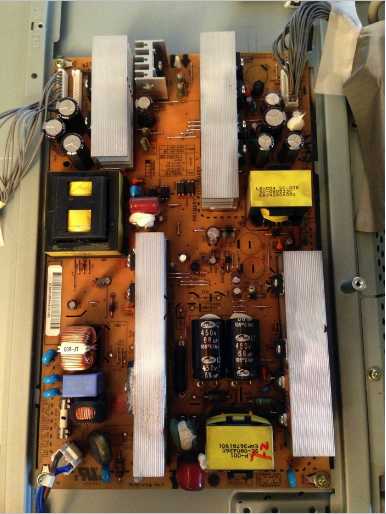

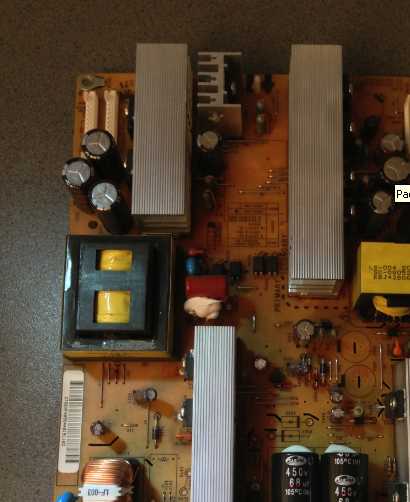

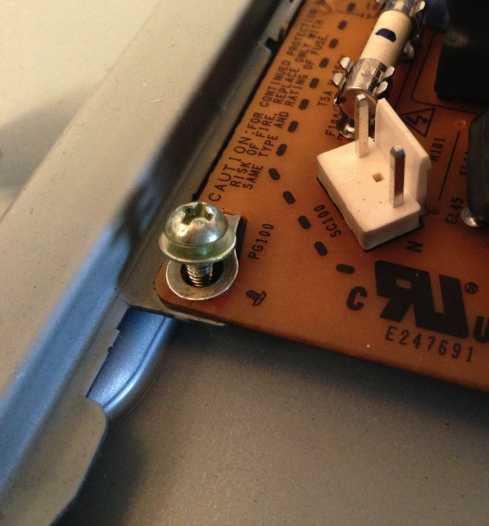

2- Repérage et démontage de la plaque de composant :

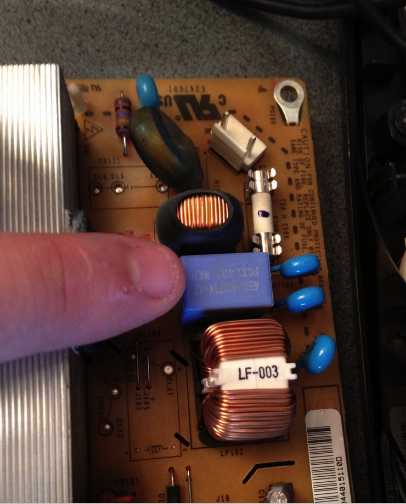

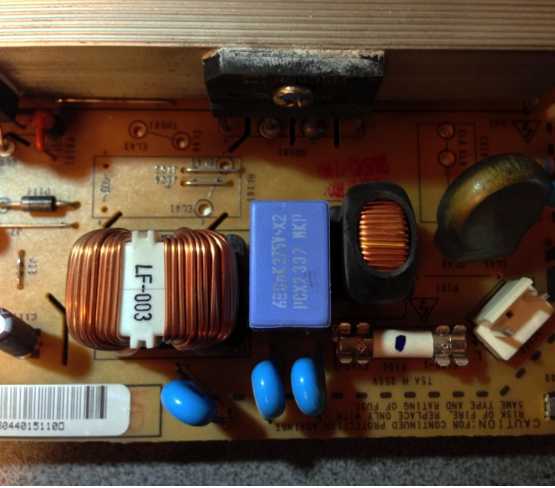

3- Identification du Condensateur MKP défectueux :

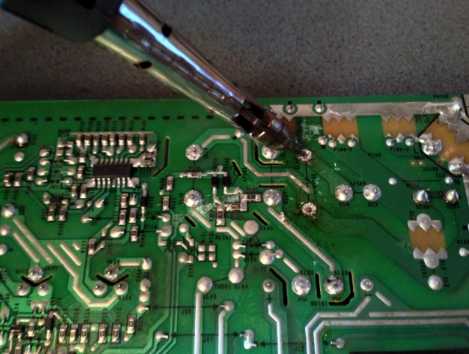

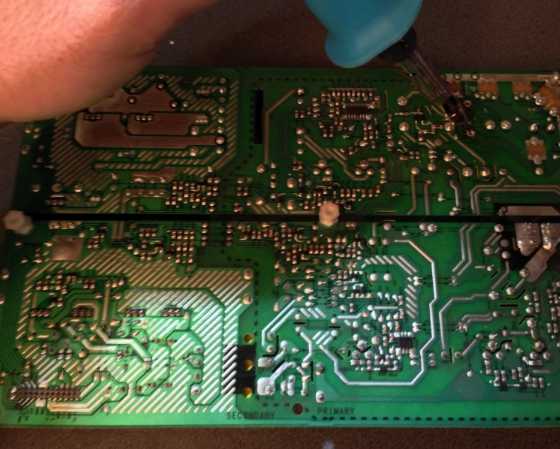

4- Dessoudage du Condensateur :

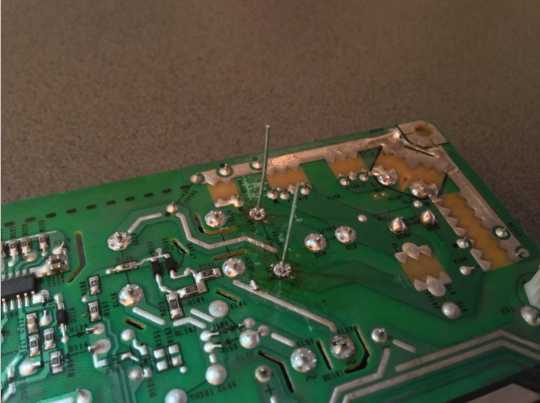

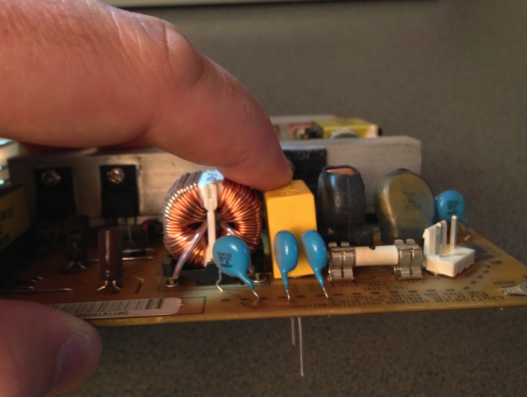

5- Mise en place et soudure du composant neuf :
A noter : il n’y a pas de polarité à respecter pour ce type de condensateur (contrairement à certains condensateurs chimiques qui sont polarisés).




Et voila ! Vous n’avez plus qu’à revisser la carte, à reconnecter les deux nappes et l’alimentation, à refermer et revisser le capot arrière de votre téléviseur pour pouvoir en profiter de nouveau.
Coût de l’opération : 1,70 euros.
Une bonne raison pour ne pas vous laisser accabler par un sentiment d'impuissance face à votre téléviseur en panne.

Date de création : 2013-02-01
Auteur :

37 Avis note 4

bonjour, comme Adxv5, j'ai fais la réparation et ça n'a rien changé (sur cathodique sony), jean jacques aurai tu un avis ou quelqu'un d'autre merci

je crois avoir trouve la panne de ma tv sur ce site, je vais changer ce condensateur et on verra bien en attendent merci

bonjour moi j'ai une plasma LG Model 42pw450 qui ne donne plus aucune signe de vie ni rien pas de son pas de voyont rouge le silence total j'ai fait quelque test sur l'alimentation et tous a l'air de bien fonctionner alors pouviez vous m'aider merci

j'ai fait tout ce qui était ecrit j'ai commandé la pièce sur Conrad qui m'est revenu à 8 euro et ça fonctionne toujours pas

je demande de l'aide svp ;mon televiseur LG 26CS460 qui a 5 ans fonctionne toujours,mais je suis oblige de le regarder dans le noir,malgrés la luminosité réglée au maxi (image trop sombre)
quelqu'un peut-il venir a mon secours
merci.

bonjour , j'ai le meme problemeavec un lg 42pq1100. fab41 as-tu réussit a la réparer ?

bonjour , et au secour , mon téléviseur a exactement les meme symptome , mais je ne trouve pas le composant en question ! une lg 42pq1100 , merci pour vos reponse

merci

de l'aide s'il vous plait aucunes prises hdmi ne fontionne sur un LG475500.merci de m'aide à résoudre se problème.

de l'aide s'il vous plait aucunes prises hdmi ne fontionne sur un LG475500.merci de m'aide à résoudre se problème.

AlpaBaka

Un petit conseil à ceux qui ne trouvent pas exactement le remplaçant : l'écartement des pattes n'a pas d'importance. Seuls importent la valeur et la tension supportée.

bien

très bon tuto mais je ne trouve pas de fournisseur pour mon Condensateur 470nM 275 X2 PCX2 335M MKP pour ma TV LG 50PK350

tres bien. mais il ya ancor autrs resons

bien

mon poste televiseur a ete foudraie pour le moment ne s allume pas!!!qu est ce que je peux faire

bonjour mon probleme lcd philips 37pfl5522/12ne s'allume pas(meme pas de voyant
merci

Bonjour
J'ai remarqué que la plus part du temps, c'est l'alimentation qui lâche sur les LCD. J'en ai vu aussi sur plusieurs site comme celui-ci: http://www.depanntout.com/portal.php
Bonne journée

salut j'ai un problème avec mon lg RZ 42PX10,lorsque je l'allume le temoin est vert mais l'ecran est noir sans lumière.je le demonte et j'ai tester les differentes valeur de tension à tout les broches de sorties et seul le 5v sur le standby qui donne sa valeur et les autre rien,pouver vous m'aider à chercher le problème'merci

salut j'ai un problème avec mon lg RZ 42PX10,lorsque je l'allume le temoin est vert mais l'ecran est noir sans lumière.je le demonte et j'ai tester les differentes valeur de tension à tout les broches de sorties et seul le 5v sur le standby qui donne sa valeur et les autre rien,pouver vous m'aider à chercher le problème'merci

Bonjour c'est bien expliqué

Bonsoir AONEB j'ai le même probleme que toi a tu changé tes condo et est ce que cela remarche.

Bonsoir AONEB j'ai le même probleme que toi a tu changé tes condo et est ce que cela remarche.

Slt! Il y a un moment que je guette un site du genre! Chers techniciens électroniciens je suis technicien en courant fort et un passionné d'électronique! J'espère que tous qui se sont inscrits sur ce site trouverons leur compte avec l'aide de chacun! merci

CELA ME SEMBLE PROFESSIONNEL

Un des sites pour commander les composant : conrad.fr

Bonjour Jean-Jacques, sur ma carte mère les condo chimiques ne sont pas bombés comme dans quasi tous les tuto pour réparer son écran je pense donc que ça vient de mes MKP. Petit pb : j'en ai 4 en tout, dont 2 sans infos dessus comment être sur que je dois changer les 4 ? les 4 sont forcement identiques ? photos dispo si besoin. Merci.

c'est vraiment simpa ce que vous faites.Je suis reparateur à maroua(cameroun) et je cherche des cites web pour ameliorer mes connaissance merci de me venir en aide

c'est super le pas a pas

Très bien merci, j'ai remplacé le condensateur et de récupération en plus, tout fonctionne impec. zero dinar.

bonjour, connaissez-vous un site ou je pourrais éventuellement commander un MPK?

Merci beaucoup, grâce à ce tuto j'ai réparé ma TV :-)))
Symptômes : difficultés à allumer la télé (nécessité de triturer la prise secteur derrière), elle s'éteint et s'allume toute seule de plus en plus fréquemment au cours des semaines.
2 condensateurs MKP à remplacer (condos bleus parallélépipédiques) sur une TV Samsung LE-40B620.
Les condos d'origine ont un écartement des fils de 15 mm, ceux achetés ont un écartement de 22.5 mm (RM 22.5) mais ça passe en pliant proprement les pattes sous le condo.

vraiment merci

Superbe, je dirais même excellent, presque enfantin avec vos explications. Pour les 4 étoiles, ce sera lorsque j'aurai résolu mons souci télé actuel.
Merci à vous.

Très clair, merci!

Bonjour même modèle, même symptôme et les condos chimiques paraient nickel --> je vais donc tenter le remplacement de ce MKP! Très rassurant de trouver ce pas à pas :-) J'ai par contre un petit souci: je ne trouve pas l'équivalent en boutique (3 essayées) ou sur le net (empattement plus large :-( ). Sans faire de pub je suis preneur d'une adresse! Merci
